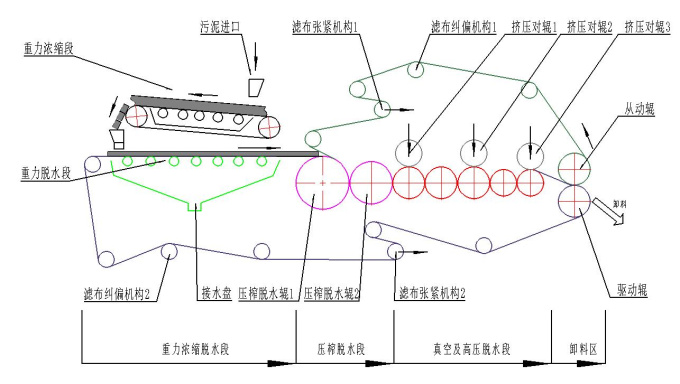

設備結構：

設備由重力濃縮段、重力脫水段、壓榨脫水段、真空高壓脫水段構成。重力濃縮段與重力脫水和壓榨脫水是分開獨立運行的，壓榨脫水段與重力脫水段在驅動輥的驅動下同步轉動運行。低濃度污泥（2%以下）經過絮凝后進入到設備污泥進口，通過布料器均布于重力濃縮段的濾網上，此時的污泥在絮凝劑的作用下泥水形成分離狀，在重力的作用下游離水通濾網流至濃縮段的接水盤中排走，絮凝的團狀污泥被留在濾網上與濾網同步向前移動。經濃縮后的污泥通過刮料裝置均布于重力脫水段的濾網上隨濾網同時向前移動，在重力的作用下進一步脫水，在重力或低真空抽力作用下水滲過濾網流入接水盤排走。

工作原理：
經濃縮和重力脫水的污泥失去流動性，由上下濾網的包裹經兩個壓榨脫水輥，在上下濾網的包裹張緊壓力和剪切力的作用下進一步脫水使污泥變成餅狀，隨后進入真空高壓脫水段，濾餅在濾網包裹的正壓力、剪切力、真空抽力、高碾壓力對輥的多組作用下深度脫水，擠出的水被真空吸走經真空排液裝置排出。真空壓榨輥由大到少，剪切力和碾壓對輥的壓力也由小變大，防止濾餅從包裹濾布兩側擠出，脫水后的濾餅?zāi)塬@得很低的含水率，在同步驅動輥處卸除，濾網經清洗再生后進行下一個循環的脫水，如此周爾復始實現污泥的連續濃縮脫水壓干。

特點:
1、連續完全在喂料、在線濃縮、脫水、壓榨、高壓真空深度脫水，自動化程度高，產能大。
2、框架式結構，故障率低，便于維修維護。
3、增設了真空高壓碾壓深度脫水，能獲得很低的濾餅含水率。
4、采用氣液反沖濾布再生，節水90%，濾布再生效果好。

應用場合:
各種工業污泥、城市污泥、生活污泥、河道湖泊淤泥的脫水。
